Modulator Signal 420 HDMI DVB-T

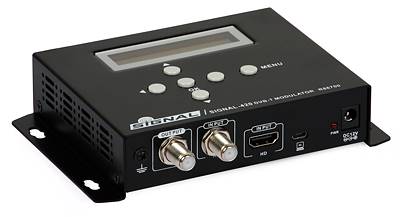

Modulator SIGNAL-420 R86700 jest urządzeniem wielofunkcyjnym, które wejściowy sygnał podany na złącze HDMI moduluje w standardzie DVB-T. Można na niego podać sygnał zarówno SD, jak i w rozdzielczości Full HD. Posiada wejścia: HDMI oraz RF, które służyć może do sumowania sygnału wyjściowego z innym sygnałem telewizyjnym.

Urządzenie jest modulatorem jednokanałowym. Oznacza to możliwość podłączenia do niego jednego źródła sygnału oraz zmodulowania go do postaci cyfrowego multipleksu DVB-T. Opcje konfiguracyjne pozwalają na dołożenie strumienia wyjściowego do istniejącej już instalacji DVB-T w sposób wybrany przez administratora lub inwestora.

Źródło sygnału stanowić mogą między innymi: odtwarzacze multimedialne, rejestratory DVR, odtwarzacze Blu-ray, komputery PC, czy dekodery STB. Modulator może więc posłużyć do dystrybucji treści najwyższej jakości w standardzie DVB-T, po kablu koncentrycznym w instalacjach telewizyjnych oraz instalacjach monitoringu przemysłowego. Maksymalna przepływność strumienia wyjściowego wynieść może zgodnie ze standardem 31,68Mbit/s, przy czym maksymalna przepływność strumienia wideo to 15 Mbit/s.

Urządzenie stanowi doskonałą alternatywę dla instalacji bazujących na rozgałęźnikach i przewodach HDMI.

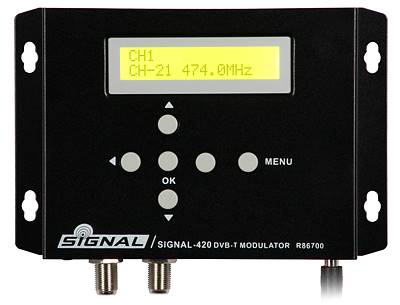

Konfiguracji wszystkich parametrów dokonuje się przy użyciu przycisków oraz wyświetlacza umieszczonych na przednim panelu modulatora.

Zastosowanie urządzenia

• Szpitale
• telewizja dla pacjentów
• transmisja z sal operacyjnych
• edukacja studentów
• monitoring
• reklamy
• Sklepy i galerie handlowe
• kanały promocyjne
• dystrybucja sygnału wideo z odtwarzaczy DVD/Blu-ray
• dystrybucja kanałów HD/SD dzięki istniejącemu okablowaniu
• reklamy
• Statki, jachty, promy
• telewizja pokładowa odtwarzaczy multimediów
• kanały informacyjne
• kanały GPS i nawigacyjne
• monitoring
• Telewizja korporacyjna
• firmowe kanały TV
• kanały treningowe
• wideokonferencje
• edukacja
• monitoring poglądowy
• Szkoły i uczelnie
• transmisja z lekcji i wykładów
• telewizja uczelniana
• kanały informacyjne
• transmisja rozsiewcza na laptopy, Ipady, itp.
• Sport
• telewizja na bieżniach i w salach ćwiczeń
• monitoring HD
• transmisja wydarzeń sportowych w wysokiej rozdzielczości

Nazwa	Signal-420
Kod	R86700
Kodowanie	H.264
Przepływność strumienia (maks.)	5...15 Mbit/s
Wejście	HDMI x1
Rozdzielczość	1920x1080_60p,1920x1080_50p, 1920x1080_60i, 1920x1080_50i, 1280x720_60p, 1280x720_50p
Format obrazu	16:9, 5:4
Sekcja modulatora DVB-T
Standard	DVB-T COFDM
Tryb FFT	2K/8K
Pasmo	6 MHz, 7 MHz, 8 MHz
Konstelacja	64QAM
Interwał bezpieczeństwa	1/32
FEC	7/8
MER	≥ 35 dB
Częstotliwość RF	50...860 MHz
Poziom wyjściowy RF	70...100 dBμV
Zarządzanie i konfiguracja
Interfejs lokalny	LCD + przyciski
Ogólne

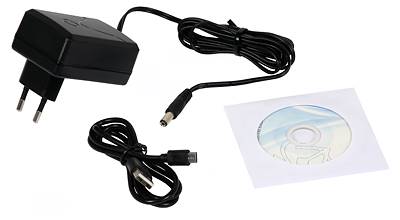

Zasilanie	DC 12V/1.5A
Wymiary	125x100x28mm
Masa	0.5kg
